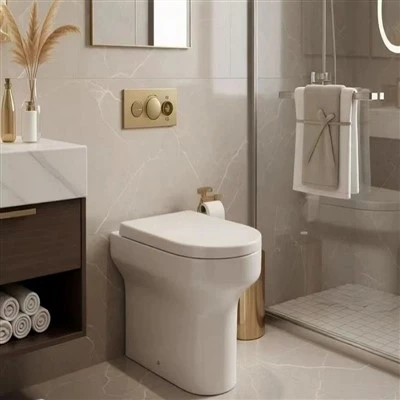

গোপন কুণ্ডের টয়লেটগুলি একটি ইন-ওয়াল হাই-ঘনত্বের পলিথিন (HDPE) ট্যাঙ্ক ফ্রেম সিস্টেমকে একটি রিমলেস প্রাচীর-ঝুলানো বা পিছনে-থেকে-ওয়াল সিরামিক বাটি, সমস্ত প্লাম্বিং অবকাঠামো বা স্ট্রাকচারাল বা ড্রাইওয়ালের ভিতরে লুকিয়ে রাখে।
এই লেআউটটি ধুলোর ফাঁদ দূর করে, মেঝে স্থানকে অপ্টিমাইজ করে এবং রক্ষণাবেক্ষণকে সহজ করে। সিস্টেমটি সম্পূর্ণরূপে সমাপ্ত প্রাচীর পৃষ্ঠকে বাইপাস করে কাঠামোগত লোডগুলিকে সরাসরি মেঝে স্ল্যাব বা লোড-বেয়ারিং দেওয়ালে স্থানান্তর করতে একটি শক্ত পাউডার-প্রলিপ্ত স্টিল ফ্রেম ব্যবহার করে৷
প্রযুক্তিগত বিশেষ উল্লেখ এবং সম্মতি
CE, WaterSense, WELL, এবং ASME সার্টিফিকেশন দ্বারা সমর্থিত।
|
পরামিতি বিভাগ |
স্পেসিফিকেশন বিবরণ |
|
ট্যাঙ্ক ফ্রেম সিস্টেম |
ক্ষয়রোধী পাউডার লেপ-যুক্ত কাঠামোগত কার্বন ইস্পাত ফ্রেম (200 ঘন্টা লবণ স্প্রে পরীক্ষা করা হয়েছে) |
|
লোড ক্ষমতা |
400 কেজি লোড-ওয়ালের জন্য ভারবহন সম্মতি-হ্যাং কনফিগারেশন (EN 997 / ASME A112.19.5 প্রত্যয়িত) |
|
সিস্টার উপাদান এবং পুরুত্ব |
ব্লো-ঢালাই করা এইচডিপিই একক-টুকরো ট্যাঙ্ক, ৩.২ মিমি প্রাচীর পুরুত্ব, অ্যান্টি-কনডেনসেশন ফোম জ্যাকেট |
|
ফ্লাশ ভলিউম |
কারখানা সেট 6L (পূর্ণ) / 3L (হ্রাস); WaterSense / ভাল সম্মতির জন্য 4.5L / 3L এ সামঞ্জস্যযোগ্য |
|
ইনলেট ভালভ |
ব্রাস জি 1/2 সংযোগ, শান্ত ফিল মেকানিজম (<= 20 dB at 3 bar), operating range 0.1-10 bar |
|
সিরামিক উপাদান |
ভিট্রিয়াস চায়না 1280 ডিগ্রি সেলসিয়াসে গুলি করা হয়েছে, জল শোষণ <0.2 শতাংশ |
|
গ্লেজ ফিনিশ |
ন্যানো-স্কেল অ্যান্টিব্যাকটেরিয়াল মাইক্রো-গ্লেজ, বেধ 0.6-0.9 মিমি, পৃষ্ঠের রুক্ষতা Ra<= 0.1 um |
|
ফাঁদের ধরন |
P-ফাঁদ (ওয়াল আউটলেট) বা S-ফাঁদ (ফ্লোর অ্যাডাপ্টারের মোড়ের মাধ্যমে); সম্পূর্ণরূপে চকচকে অভ্যন্তরীণ ট্র্যাপওয়ে |
|
পুশ প্লেট অ্যাক্টিভেশন |
দ্বৈত-ভলিউম মেকানিকাল অ্যাকচুয়েশন; ABS বা ব্রাশ করা স্টেইনলেস স্টিলের মধ্যে কেবল বা সরাসরি-পুশ বিকল্প |
পণ্যের সুবিধা
কাঠামোগত লোড স্থানান্তর:ওজন সম্পূর্ণরূপে মেঝে-মাউন্ট করা বা দেওয়ালে-অ্যাঙ্কর করা ইস্পাত প্রোফাইলে থাকে। কাঠামোগত পায়ে M10 অ্যাঙ্কর বোল্ট সহ 2 মিমি ঠান্ডা-ঘূর্ণিত ইস্পাত চ্যানেল ব্যবহার করে, ড্রাইওয়াল বা টাইল ফিনিশ থেকে শিয়ার স্ট্রেসকে আলাদা করে।
রিমলেস ফ্লুইড ডাইনামিকস:ওভারহ্যাং রিম সরানো হয়। একটি পিছনের ডিস্ট্রিবিউটর জেট একটি প্রতিসম অনুভূমিক ঘূর্ণি তৈরি করে যা স্প্ল্যাশিং ছাড়াই উচ্চ বেগে বেসিনকে ঝাড়ু দেয়।
শাব্দ বিচ্ছিন্নতা:HDPE ট্যাঙ্কটি একটি 4 মিমি বন্ধ-সেলের ইপিএস নিরোধক জ্যাকেটে আবদ্ধ থাকে, যা ভরাট শব্দকে স্যাঁতসেঁতে করে এবং ড্রাইওয়ালের অভ্যন্তরে পৃষ্ঠের ঘনীভবন প্রতিরোধ করে।
সেবাযোগ্যতা:রক্ষণাবেক্ষণের জন্য প্রাচীর ভাঙার প্রয়োজন নেই। পুশ প্লেট অপসারণ করলে ভালভ এবং তারের সংযোগগুলি ম্যানুয়ালি পরিদর্শন বা প্রতিস্থাপন করার জন্য 240 x 150 মিমি অ্যাপারচার পাওয়া যায়।
ইনস্টলেশন এবং ইঞ্জিনিয়ারিং প্রয়োজনীয়তা
প্রাচীর নির্মাণ সামঞ্জস্যতা:
স্টাড ওয়াল (ড্রাইওয়াল / মেটাল স্টাড): রিইনফোর্সড বন্ধনী ব্যবহার করে সাবফ্লোর এবং টপ স্টাডগুলিতে ফ্রেম ফুটের ক্রস-বন্ধনী এবং সরাসরি কাঠামোগত ফিক্সিং প্রয়োজন।
কঠিন দেয়াল (ইট/কংক্রিট): ভারী-ডিউটি এক্সপেনশন হাতার মাধ্যমে ফ্রেমগুলি সরাসরি রাজমিস্ত্রির ব্যাকিংয়ে নোঙ্গর করে। ন্যূনতম অবকাশের গভীরতা 135 মিমি থেকে 160 মিমি।
প্লাম্বিং এবং রাফ-প্যারামিটারে:
ওয়াল বোর্ডিংয়ের আগে নির্ধারিত ফ্রেম ক্লিয়ারেন্স জোনের মধ্যে জল সরবরাহের পাইপ (G 1/2 পুরুষ থ্রেড) রাখুন।
সঠিক সমাপ্ত ফ্লোর লেভেলে (FFL) একটি স্ট্যান্ডার্ড 110 মিমি পিভিসি/পিপি ড্রেনেজ বর্জ্য আউটলেট ইনস্টল করুন।
টাইলিং করার আগে ফ্লাশ পাইপ, মাটির পাইপ এবং থ্রেডেড মাউন্টিং রডগুলির চারপাশে শক্তভাবে নচ ডাবল-স্তর 12.5 মিমি আর্দ্রতা-প্রতিরোধী জিপসাম বা সিমেন্ট ব্যাকার বোর্ড।
অ্যাপ্লিকেশন
একাধিক-পরিবার আবাসিক:উচ্চ-ঘনত্বের অ্যাপার্টমেন্টগুলির জন্য স্থান প্রয়োজন-ফিক্সচার সংরক্ষণ করা এবং মডিউলগুলিতে স্ট্যান্ডার্ডাইজড রাফ-৷
আতিথেয়তা:হোটেল গেস্ট রুম অ্যাকোস্টিক গোপনীয়তা, মেঝে পরিষ্কারের অ্যাক্সেস এবং ন্যূনতম লাইনকে অগ্রাধিকার দেয়।
বাণিজ্যিক অফিস:এক্সিকিউটিভ ওয়াশরুমের জন্য মজবুত, ভন্ডাল-প্রতিরোধী পুশ প্লেট এবং গোপন রক্ষণাবেক্ষণ অ্যাক্সেস প্রয়োজন।
মডুলার পড:স্টিলের-ফ্রেম সিস্টার মডিউলগুলি সাইট ডেলিভারির আগে মডুলার বাথরুমের ভেজা পডগুলিতে ইনস্টল করা হয়৷
OEM এবং ODM কাস্টমাইজেশন
সিরামিক কাস্টমাইজেশন:মালিকানাধীন বাটি কনট্যুর, লেজার-এচড বা গ্লাসযুক্ত কাস্টম লোগো, এবং উপযোগী ডিসচার্জ কনফিগারেশন।
ফ্রেম অভিযোজন:সামঞ্জস্যযোগ্য ফ্রেমের উচ্চতা, স্লিমলাইন ট্যাঙ্ক প্রোফাইলগুলি 80 মিমি পুরুত্বের নিচে এবং কাস্টম ওয়াটার ইনলেট পজিশন।
অ্যাকচুয়েশন প্লেট:কাস্টম জ্যামিতি, ফিনিশ (PVD ব্রাশড ব্রাস, ম্যাট ব্ল্যাক, গানমেটাল, ক্রোম), এবং উপকরণ (ABS, টেম্পারড গ্লাস, 304 স্টেইনলেস স্টিল)।
প্যাকেজিং এবং লজিস্টিকস:ISTA-প্রত্যয়িত ড্রপ-পরীক্ষিত মাস্টার কার্টন, কাস্টম প্যালেট স্ট্যাকিং, এবং ব্যক্তিগত-লেবেল নির্দেশিকা ম্যানুয়াল৷
মান নিয়ন্ত্রণ
হাইড্রোস্ট্যাটিক পরীক্ষা:100 শতাংশ ব্লো-মোল্ডেড এইচডিপিই ট্যাঙ্কগুলি 0.5 এমপিএতে বায়ুসংক্রান্ত চাপ পরীক্ষা করে এবং মাইক্রো-লিক সনাক্ত করতে 24-ঘন্টা জল ধরে রাখার পরীক্ষা করে।
সিরামিক পরিদর্শন:ফায়ার করা ব্যাচগুলি ডাইমেনশনাল টলারেন্স স্ক্রীনিং (+/- 1 শতাংশ ওয়ার্প লিমিট), অ্যাকোস্টিক রিং টেস্টিং, এবং হেয়ারলাইন ফিসারের জন্য উচ্চ-তীব্রতা ডাই পেনিট্রেশন পরীক্ষা করে।
জীবনচক্র পরীক্ষা:যান্ত্রিক ফ্লাশ অ্যাকচুয়েটর এবং ভালভ সিলগুলি 200,000 অবিচ্ছিন্ন ফ্লাশগুলিকে অবক্ষয় ছাড়াই অনুকরণ করে স্বয়ংক্রিয় চক্রীয় পরীক্ষার মধ্য দিয়ে যায়।
গ্লেজ অখণ্ডতা:Ra নিশ্চিত করতে স্টাইলাস প্রোফাইলমিটারের মাধ্যমে পৃষ্ঠের মসৃণতা পরিমাপ করা হয়<= 0.1 um, preventing scale buildup and bacterial adhesion.
প্যাকেজিং এবং রপ্তানি
সিরামিক প্যাকেজিং:স্বতন্ত্র 5-স্তরের ঢেউতোলা রপ্তানি কার্টন যাতে ছাঁচে তৈরি উচ্চ-ঘনত্বের EPS ফোম কর্নার গার্ড এবং কুশনিং প্যাড থাকে।
ফ্রেম প্যাকেজিং:নক-ডাউন (KD) স্টিলের ফ্রেমগুলি সঙ্কুচিত মোড়ানো, সিল করা ব্যাগে হার্ডওয়্যার, ISPM 15 সম্মত তাপ-চিকিত্সা করা কাঠের প্যালেটগুলিতে ফ্ল্যাট স্ট্যাক করা।
লোডিং স্ট্যান্ডার্ড:40-ফুট হাই কিউব (40'HQ) পাত্রে লোড ক্ষমতা সর্বাধিক করার জন্য, স্থানান্তর হ্রাস করতে এবং ফর্কলিফ্ট অফলোডিং সহজতর করার জন্য প্যালেটাইজড।
FAQ
প্রশ্ন: ওয়াল-হং কনফিগারেশনের জন্য স্ট্যাটিক ওজন সীমা কত?
উত্তর: ইস্পাত ফ্রেম EN 997 এবং ASME A112.19.5 মেনে সিরামিক বাটিতে 400 কেজি পর্যন্ত প্রয়োগ করা সমর্থন করে, যদি এটি একটি শক্তিশালী কংক্রিটের মেঝে স্ল্যাব বা লোড-বেয়ারিং প্রাচীরের সাথে নোঙর করা হয়।
প্রশ্ন: প্রাচীর টাইল করার পরে অভ্যন্তরীণ উপাদানগুলি কীভাবে পরিবেশন করা হয়?
উত্তর: রক্ষণাবেক্ষণ সম্পূর্ণরূপে ফ্লাশ প্লেট অ্যাপারচারের মাধ্যমে পরিচালিত হয়। পুশ বোতাম প্যানেলটি অপসারণ করা অভ্যন্তরীণ গহ্বরকে উন্মুক্ত করে, টাইলগুলি অপসারণ না করেই ভালভ এবং তারের সমাবেশগুলি{1}}মুক্ত নিষ্কাশন সক্ষম করে৷
প্রশ্ন: ফ্লাশ ভলিউম কি - সাইটে সামঞ্জস্য করা যেতে পারে?
উঃ হ্যাঁ। গ্রিন বিল্ডিং কোডের জন্য ডিফল্ট 6L/3L ফ্লাশকে 4.5L/3L-এ পুনঃ-ক্যালিব্রেট করতে ইনস্টলাররা ওভারফ্লো পাইপ এবং ভালভ বডিতে স্লাইড গেটগুলি ম্যানুয়ালি সামঞ্জস্য করতে পারে।
প্রশ্ন: কাস্টম OEM প্রকল্পের জন্য প্রধান সময় কি?
উত্তর: স্ট্যান্ডার্ড ক্যাটালগ রানের জন্য 30 থেকে 35 দিনের প্রয়োজন। কাস্টম সিরামিক মোল্ড বা PVD-সমাপ্ত প্লেটের সাথে জড়িত OEM প্রকল্পের টুলিং ডেভেলপমেন্ট, নমুনা সাইন-বন্ধ, এবং পাইলট উৎপাদনের জন্য 45 থেকে 60 দিনের প্রয়োজন।
